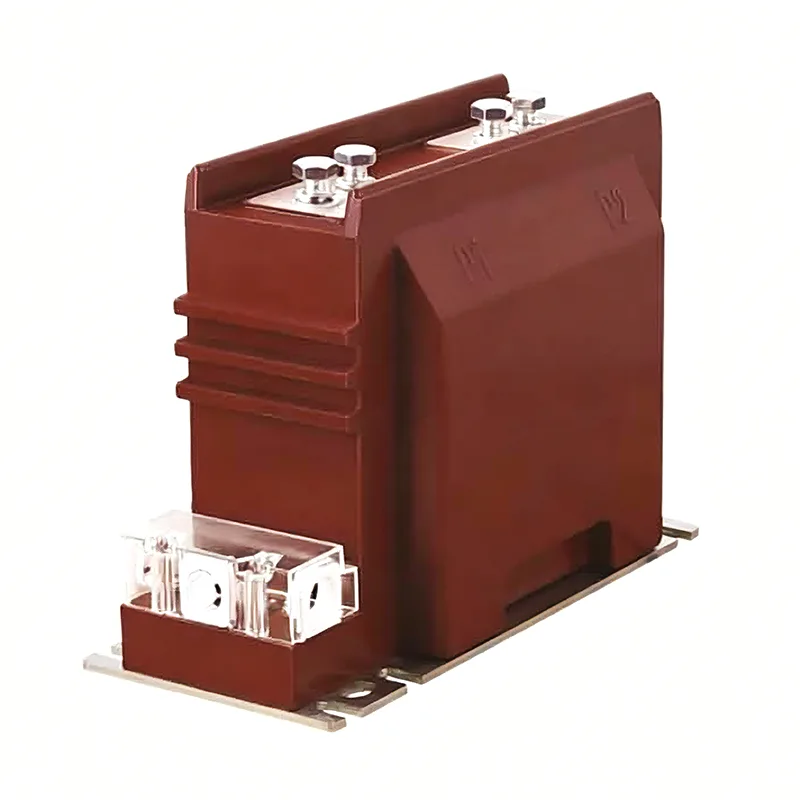

11 Kv Strømtransformator

Youbians høykvalitets 11 Kv strømtransformator spiller en rolle i strømkonvertering og elektrisk isolasjon. Strømmen i kraftproduksjons-, transformasjons-, overførings-, distribusjons- og forbrukslinjer varierer sterkt, alt fra noen få ampere til titusenvis av ampere. For å gjøre måling, beskyttelse og kontroll enklere, er det nødvendig å konvertere til en relativt jevn strøm. I tillegg er spenningen på linjen generelt høy, og direkte måling er svært farlig. Dahu Electric inviterer deg hjertelig til fabrikken vår for å kjøpe de nyeste, bestselgende, rimelige og høykvalitets 11 kV strømtransformatorene. Vi ser frem til å samarbeide med deg.

11 Kv Strømtransformator modell

Første bokstav: L - strømtransformator

Andre bokstav: A - gjennom veggstil; Z-stolpe type; M-skinne type; D - Enkelt gjennomkjøringstype; V - invertert struktur; J - Nullsekvens

For jordingsdeteksjonsformål; W - Anti forurensning; R - Bare viklingstype

Tredje bokstav: Z - epoksyharpiks avstøpning type; C - Keramisk isolasjon; Q - Gassisolert medium; W - Spesiell for beskyttelse av mikrodatamaskiner

Fjerde bokstav: B - med beskyttelsesnivå; C - Differensialbeskyttelse; D-D nivå; Q - Forbedret type; J - Forbedret ZG

Femte siffer: Produktets serienummer for spenningsnivå

Utvalgsgrunnlag

merkespenning

Merkespenningen til strømtransformatoren bør være større enn nominell spenning til installasjonspunktlinjen.

transformasjonsforhold

Alle bør beregne gjeldende IC basert på en last og velge strømtransformatorforholdet. Det er forskjellige spesifikasjoner for merkestrømforholdet til primærsiden av strømtransformatorer (som 20, 30, 40, 50, 75, 100, 150, 2 × a/C), og merkestrømmen på sekundærsiden er vanligvis 1A eller 5A. Blant dem indikerer 2 × a/C at det er to strømforhold for samme produkt, som kan oppnås ved å endre ledningsmetoden til produktets koblingsstykker. Ved seriekopling er strømforholdet a/c, og når det kobles parallelt er strømforholdet 2 × a/C. Generelt bør valget av strømkonverteringsforholdet for måling av strømtransformatorer sikre at deres merkestrøm I1n ikke er mindre enn belastningsstrømmen i linjen (dvs. den beregnede IC). Hvis belastningsberegningsstrømmen i ledningen er 350A, bør omregningsforholdet til strømtransformatoren velges som 400/5. For å sikre nøyaktighetskravene til 11 Kv strømtransformatoren som brukes til beskyttelse, kan transformasjonsforholdet velges til å være større.

Prinsippet for valg av nøyaktighetsnivå: Nøyaktighetsnivået til strømtransformatoren som brukes til fakturering og måling skal ikke være lavere enn 0,5 nivå; Amperemeteret som brukes til å overvåke størrelsen på belastningsstrømmen i hver innkommende og utgående krets bør bruke strømtransformatorer på 1,0-3,0 nivå. For å sikre at nøyaktighetsfeilen ikke overskrider den angitte verdien, verifiseres den sekundære belastningen (volt ampere) til gjeldende transformator generelt, og sekundærbelastningen S2 til transformatoren er ikke større enn den nominelle belastningen S2n, slik at den valgte nøyaktigheten kan garanteres. Formel for nøyaktighetsverifisering: S2 ≤ S2n.
