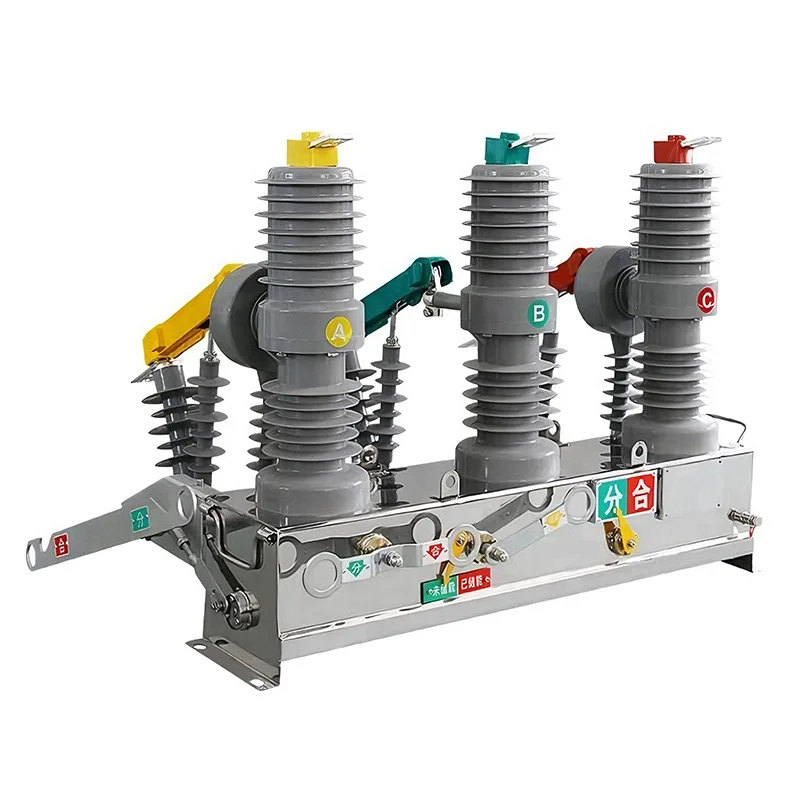

11 KV Vakuumbryter

Hos Youbian er designet vårt sentrert rundt 12 kV-klassifisert standarden til 11 kV vakuumkretsbryteren, som omfattende dekker og optimerer ytelseskravene til 11 kV strømnettet. I motsetning til gamle teknologier, er disse kretsbryterne avhengige av et høyt vakuummiljø for å slukke lysbuer, og stabiliserer dermed strømnettet og sikrer personellsikkerhet.

Forstå kjernen vakuumteknologi

"Vakuumet" i 11 Kv Vakuum Circuit Breaker refererer til miljøet inne i vakuumbueslukkekammeret (vanligvis referert til som en vakuumflaske). Dette er kjernen i systemet. På grunn av sin overlegne dielektriske styrke (isolasjonsevne) sammenlignet med luft eller olje, kan vakuum oppnå mindre kontaktgap og tåle høye spenninger.

Når vår 11 Kv vakuumkretsbryter er i drift, oppstår kontaktseparasjon inne i det permanent forseglede vakuumkammeret. På grunn av fraværet av gassmolekyler er det nesten ingenting for å opprettholde lysbuen, og oppnår dermed rask feilisolering.

Rollen til vakuumbueslukkekammer i lysbueslukking

Vårt utstyrs lysbueslukkingsprosess er presis og øyeblikkelig. Her er designet vårt for å implementere arbeidsprinsippet:

1. Kontaktseparasjon: Når en feil oppdages, skilles kontaktene.

2. Metalldampbue: På grunn av metalldampen i kontaktmaterialet vil det kort dannes en lysbue.

3. Rask diffusjon: På grunn av vakuummiljøet vil metalldamp ekspandere og diffundere med ekstremt høy hastighet.

4. Nullkryssingsbryter: Når strømmen krysser null for første gang, slukker lysbuen på grunn av den raskere gjenvinningshastigheten for dielektrisk styrke enn hastigheten som spenningen stiger og gjentenner lysbuen med.

Forskjellen mellom vakuumbrytere og tradisjonelle olje/gassbrytere

Vi tar til orde for å bytte til vakuumteknologi fordi det eliminerer miljø- og vedlikeholdsansvaret knyttet til gammeldagse olje- eller gassbrytere. Følgende sammenligner hvorfor miljøvennlige effektbrytere er et bedre valg for moderne infrastruktur.

Vakuumkretsbryter (VCB) Olje/luftkretsbryter

Bueslukkingsevne: middels/høyt vakuum (forseglet) olje eller trykkluft

Vedlikehold: Svært sjelden (livstidsforsegling) høy (oljeskifting, rengjøringskontakter)

Brannfare: Ingen (ingen olje og ingen SF6) Høy (olje brannfarlig)

Levetid: Lang (20-30 år) Kort (aldring ved bruk)

Størrelse: Kompakt modulær/bulky

Miljøpåvirkning: Miljøvern/risiko for oljelekkasje eller SF6-utslipp

Ved å ta i bruk vakuumteknologi er vår 11 Kv vakuumkretsbryter ikke bare sikrere, men reduserer også driftskostnadene betydelig gjennom hele utstyrets livssyklus.

Nominell spenning og strømparametere

Selv om disse enhetene er utplassert i 11kV strømforsyningsnettverket, er nominell spenning til 11kV vakuumkretsbryteren 12kV for å sikre nødvendig sikkerhetsmargin. Den nominelle kontinuerlige strømmen bestemmer belastningskapasiteten som en effektbryter kan tåle under normal drift. Vi tilbyr fleksible konfigurasjoner for å møte spesifikke belastningskrav:

Merkestrøm 630A: egnet for standard distribusjonsmatere og små industrielle belastninger.

1250A til 1600A: Designet spesielt for hovedinnkommende linjer og tungt industrielt maskineri.

Tilpasning: Høyere nominelle verdier kan gis basert på spesifikke bryterkonfigurasjoner.

Kortslutningsbryterkapasitet og samsvar

Sikker frakobling av feil er den mest kritiske funksjonen til enhver vakuumbryter. Vår 11 Kv vakuumkretsbryter har en kortslutningsbrytende kapasitet på 20kA til 31,5kA, noe som sikrer muligheten til øyeblikkelig å fjerne store feilstrømmer uten å skade nedstrømsutstyr.

Vi følger strengt globale produksjonsstandarder. Hver enhet er utstyrt med en vakuumbryter (VCB) som samsvarer med IEC 62271-100-standarden, noe som sikrer konsistens i ytelse blant dykkere.
