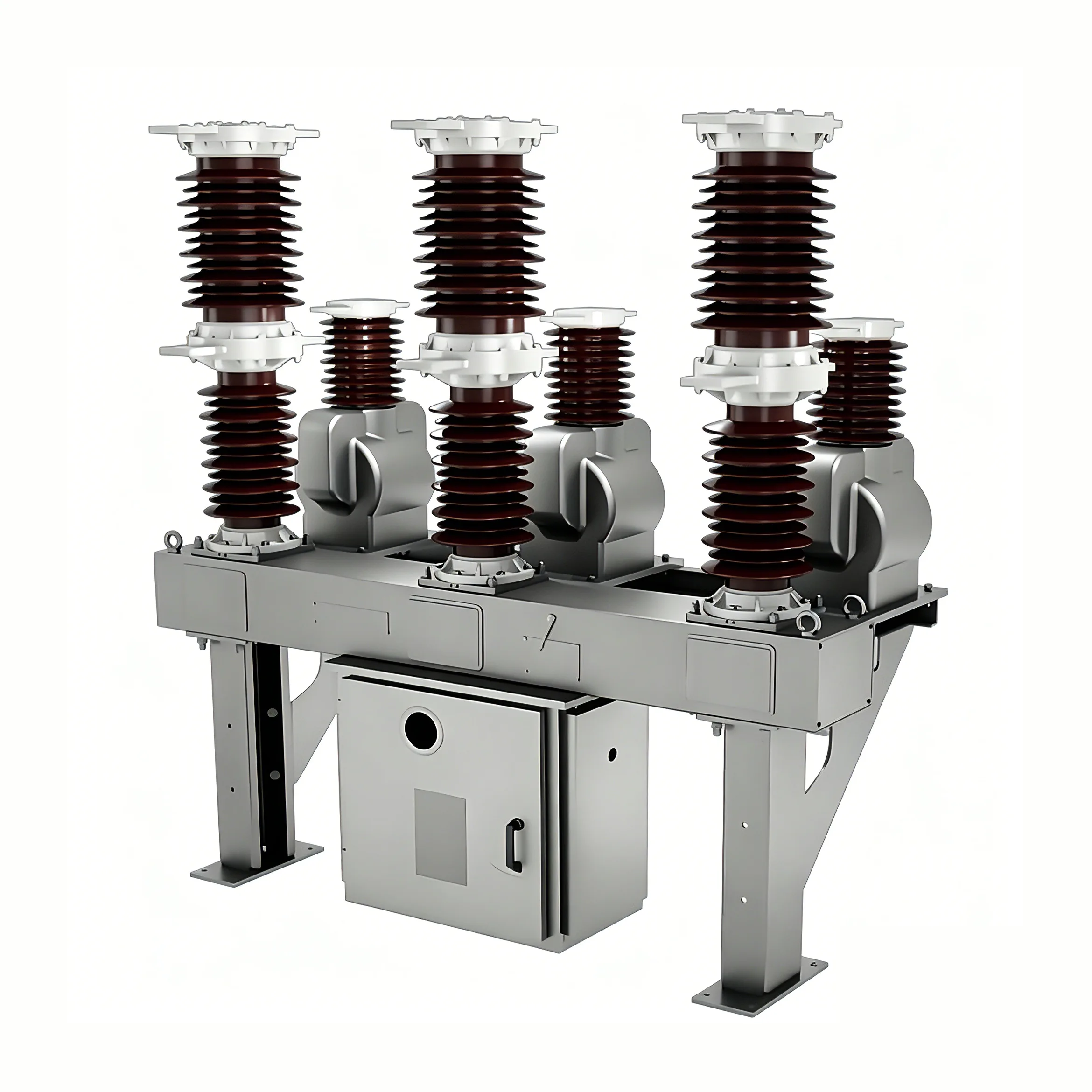

40,5kv bryter gjenlukker

40,5kv bryterbryter (heretter referert til som "kretsbryter") er en ny generasjon utendørs vakuumbryter utviklet av Youbian ved å introdusere avansert utenlandsk teknologi og kombinere den med egenskapene til Kinas kraftindustri. Brukes hovedsakelig for utendørs distribusjonssystemer på 10-35kV i urbane og landlige strømnett. Kombinert med påføring av laststrøm, overbelastningsstrøm og kortslutningsstrøm, kan den også brukes i andre lignende situasjoner.

arbeidsmiljø

Miljøtemperatur: -40 ℃ til 85 ℃

Daglig temperaturforskjell: 25 ℃

Høyde: ≤ 2000m

Vindstyrke ikke over 35m/s

Ingen normal intensitet vibrasjon

Ingen sterke etsende gasser eller medier (som syrer, alkalier, slam, etc.)

Forurensningsnivå: IV

Ladetemperatur: -40 ℃ til 85 ℃

Funksjoner

40,5kv brytergjenlukker er et forbedret designprodukt som samsvarer med ANSI/IEC-standarder, utstyrt med en magnetisk aktuator, av/på-enhet (RCWE type ACR har ikke manuell lukkeanordning), 3 strømsensorer, opptil 3 spenningssensorer, og flere funksjoner som beskyttelseskurve (programmerbar), koordinasjonslogikk (programmerbar, verktøy, verktøy, PC-programvare), programmerbar, programmerbar, programvare etc. RWK352 kontroller.

40,5kv brytergjenlukkeren er en solid isolert gjenlukker belagt med silikongummi og bruker ikke SF6 gassforsegling. Denne gjenlukkeren har høy krypeavstand og høyere isolasjonsnivå, egnet for systemer opp til 42kV nivå, BIL200kV.

40,5kV brytergjenlukkeren er designet for trefase AC 50/60Hz, med en merkespenning på 40,5kV, og er egnet for utendørs høyspentkoblingsanlegg. Hovedsakelig brukt i urbane og landlige strømnett, transformatorstasjoner og distribusjonssystemer til industri- og gruvebedrifter, for å bryte belastningsstrøm, overbelastningsstrøm og kortslutningsstrøm. På grunn av den spesielle ytelsen til vakuumbrytere er de spesielt egnet for bruksområder som krever hyppig drift og oljefri modifikasjon.

Denne modellen av kretsbryter bruker en trefaset separert polstruktur for å sikre at enfasefeil ikke vil forårsake trefasekortslutninger. Vakuumbueslukkekammeret er plassert inne i isolasjonshylsene til hver fase, og eliminerer risikoen for kortslutningsfeil forårsaket av kondens. Den utvendige isolasjonen til bryterbryteren på 40,5 kv er laget av importert utendørs epoksyharpiks eller silikongummimateriale, som har utmerket hydrofobitet og antibegroingsytelse, noe som gjør den egnet for utendørsmiljøer med høye krav til værbestandighet og tøffe driftsforhold. Strømbryteren har en kompakt overordnet struktur, opptar et lite område, er lett og er enkel å installere. Innsiden av boksen er fylt med transformatorolje, men inneholder ikke svovelheksafluoridgass, som oppfyller kravene til oljefri transformasjon og miljøvern.

Produktstandarder

Denne kretsbryteren overholder følgende standarder: GB1984: Høyspente kretsbrytere; GB/T11022: Generelle tekniske krav for høyspenningsbryter- og kontrollutstyr; JB3855:3,6~40,5kV Utendørs AC Høyspent Vakuumbryter DL/T403:12~40. Tekniske spesifikasjoner for bestilling av 5kV AC høyspenningsvakuumbrytere IEC56: AC høyspentstrømbrytere
