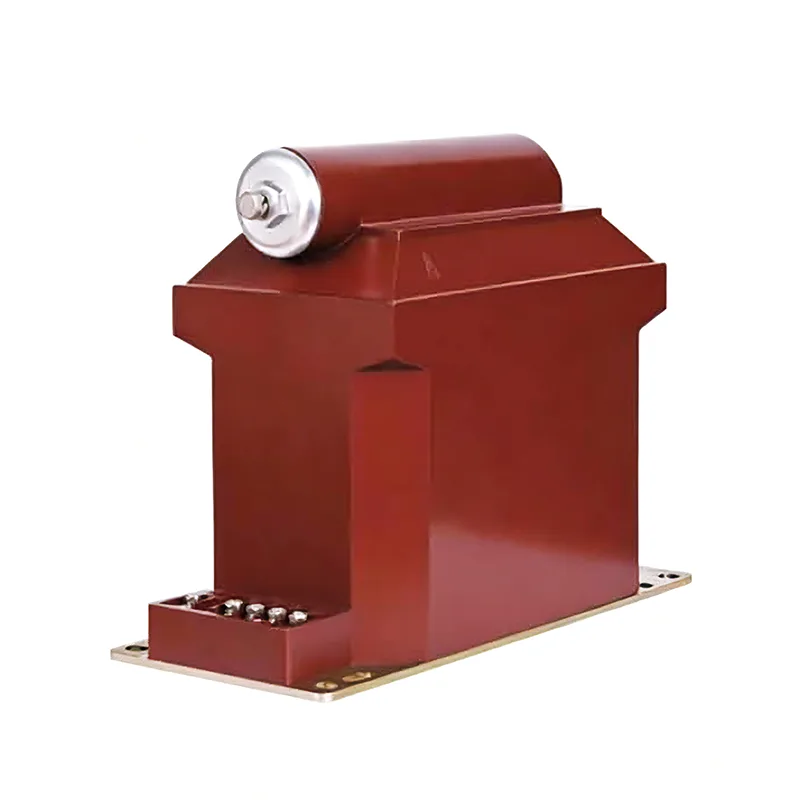

33 kV spenningstransformator

Youbians holdbare 33 kV spenningstransformator bruker spesielle viklings- og skjermingsteknikker for primær- og sekundærspolene for å forbedre spenningsfordelingen. Hver spole er nøye isolert med polyesterfilm for å gi høy dielektrikum mellom lagene. Monter den ferdige viklingsstrukturen og dobbeltringjernkjernen på støtterammen.

Forholdsregler

1. Før den settes i drift skal 1,33 kV spenningstransformatoren gjennomgå testing og inspeksjon etter spesifiserte punkter i forskriften. For eksempel polaritetsmåling, koblingsgruppe, isolasjonsristing, kjernefasesekvens, etc.

2. Ledningen til spenningstransformatoren skal sikre korrektheten. Primærviklingen skal kobles parallelt med den testede kretsen, og sekundærviklingen skal kobles parallelt med spenningsspolen til det tilkoblede måleinstrumentet, relébeskyttelsesenheten eller automatisk enheten. Samtidig bør oppmerksomhet rettes mot riktigheten av polariteten.

3. Kapasiteten til lasten koblet til sekundærsiden av 33 kV spenningstransformatoren bør være passende, og lasten koblet til sekundærsiden av spenningstransformatoren bør ikke overskride dens nominelle kapasitet, ellers vil det øke feilen til transformatoren og gjøre det vanskelig å oppnå målenøyaktighet.

4. Kortslutning er ikke tillatt på sekundærsiden av 4,33 kV spenningstransformatoren. På grunn av den lille impedansen inne i spenningstransformatoren, hvis sekundærkretsen kortsluttes, vil det oppstå en stor strøm, som vil skade sekundærutstyret og til og med sette personlig sikkerhet i fare. Spenningstransformatorer kan utstyres med sikringer på sekundærsiden for å beskytte seg mot skader forårsaket av kortslutning på sekundærsiden. Der det er mulig bør det også installeres sikringer på primærsiden for å beskytte høyspentnettet fra å sette sikkerheten til primærsystemet i fare på grunn av feil i transformatorens høyspenningsvikling eller ledninger.

5. For å ivareta sikkerheten til mennesker ved kontakt med måleinstrumenter og releer, må sekundærviklingen til spenningstransformatoren ha et jordingspunkt. For etter jording, når isolasjonen mellom primær- og sekundærviklingen er skadet, kan det forhindre at høyspenning setter personsikkerheten i instrumenter og releer i fare.

6. Sekundærsiden av spenningstransformatoren må ikke kortsluttes.

For isolasjon og beskyttelse blir komponenten automatisk vakuumtrykkstøpt inn i hydrofob cykloalifatisk epoksyharpiks (HCEP). HCEP-materiale har utmerket buebane, ozon og ultrafiolett motstand, samtidig som den opprettholder fysisk styrke. De hydrofobe overflateegenskapene til HCEP sikrer dens svært pålitelige ytelse i fuktige, fuktige eller forurensede miljøer.

Kan brukes til 35KV distribusjonslinjer, kullgruver, kraftverk, jernbaner og fabrikker.

33 kV spenningstransformatoren overholder strengt IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

søknad

Jernbane;Kullgruver;Strømmåler;kraftverk;Elektrisk energimåler;Krafstasjon;Mellomspenningskoblingsutstyr;Olje- og gasselskaper;Strømdistribusjonsboks;Strømdistribusjonssystem;Luftisolert kabinett;Ringnettverksskap;Måleinstrument;Elektrisitetsbyrå;Middelsspenningskraftkvalitetsanalysator;Industri- og gruvedrift;

trekk

Vekt: 50 kg;

Levetid: 30 år;

Materiale: Epoksyharpiks (HCEP);

Nominell spenning opp til 36 kV;

Nøyaktighetsnivå: 0,2 0,5 6P 3P;

33KV 35KV 36KV innendørs applikasjon;

Single pol spenning transformator design;

Begrenset termisk effekt (VA): 300VA/600VA;

Rimelig struktur, solid struktur;

Nominell spenningsforhold: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Klassifisert grunnleggende isolasjonsnivå (BIL) opptil 200 kV;

Utmerket kortslutnings- og varmebestandighet;
