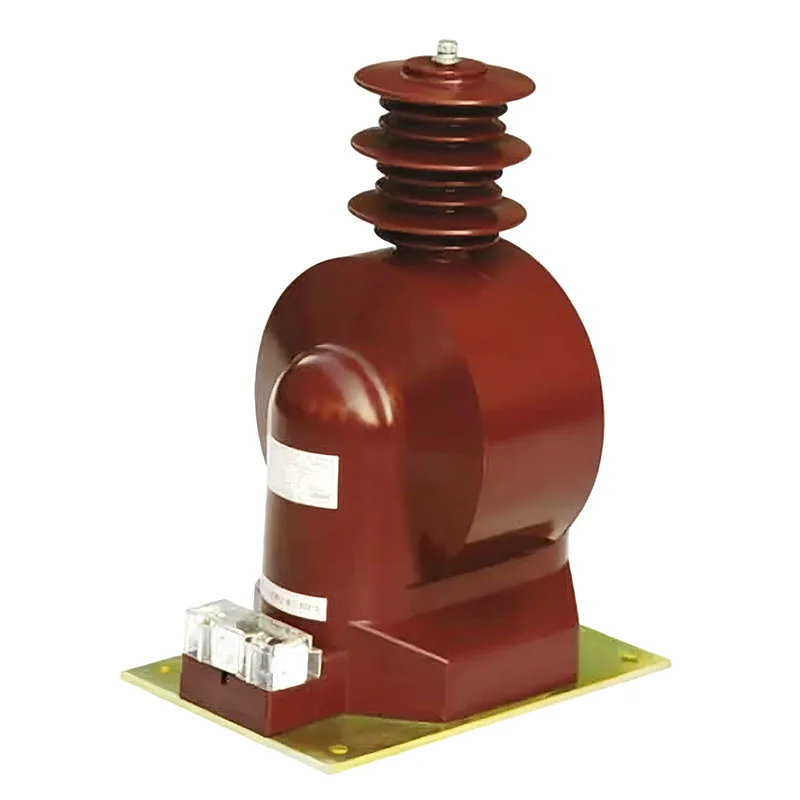

35 kV spenningstransformator

Som produsent av høykvalitets 35 kV spenningstransformatorer, kan Youbian velge å kjøpe spenningstransformatorer fra vår fabrikk når du har problemer med å velge eller er ubesluttsom. Vi er en produsent med mange års erfaring, komplett utstyr og et team for å løse alle problemer for deg.

Hva er de strukturelle egenskapene til spenningstransformatorer?

1) Oljesenket spenningstransformator

Oljenedsenkede spenningstransformatorer er delt inn i ett-trinns og serie ett-trinns typer. Entrinnstypen kan brukes for spenningsnivåer på 220kV og under, mens serietypen kan brukes for alle spenningsnivåer på 66kV og over. Primær- og sekundærviklingene av entrinnstypen er viklet på en felles jernkjerne, med isolasjon ikke gradert, og energiomdannelse oppnås gjennom magnetisk kobling. Kaskadetypen består av flere primærviklinger med samme antall vindinger satt sammen på samme jernkjerne med halvparten av antallet viklinger, arrangert fra topp til bunn og koblet mellom høyspenning og jord.

2) SF6 gassisolert spenningstransformator

Den SF6 gassisolerte spenningstransformatoren består av et hus, isolasjonshylse, jernkjerne, primær- og sekundærviklinger og installasjonstilbehør. Den primære viklingen vedtar generelt en pagodeformet lagdelt vikling og er viklet på en gradert måte. Sekundærviklingen er en lagdelt vikling, viklet tett til jernkjernen, som vanligvis er en enfaset dobbeltsøylelaminert jernkjerne. SF6 gassisolerte spenningstransformatorer kan matches med GIS eller brukes som uavhengige SF6 gassisolerte spenningstransformatorer.

Hva er ledningsmetodene for spenningstransformatorer?

1) Enfasekabling brukes ofte i systemer med høy jordstrøm for å avgjøre om det ikke er spenning eller synkronisering i linjen. Hver fase kan kobles til, men et annet kriterium er å bruke den tilsvarende fasen til bussspenningen.

2) En spenningstransformator koblet mellom to spenningsfaser brukes hovedsakelig i små strømjordingssystemer for å bestemme om linjen er under spenningsfri eller synkron, fordi små jordingsstrømsystemer tillater enfasejording. Hvis bare én enkelt fase til jord spenningstransformator brukes, hvis spenningstransformatoren er nøyaktig i jordingsfasen og den målte jordspenningen for den fasen er null, er det umulig å verifisere om linjen ikke er under spenning. Hvis det blir feilvurdert, kan det føre til ikke-synkron lukking

Følgende bør noteres i kablingen til strømtransformatorer

1) Sekundærsiden av 35 kV spenningstransformatoren må ikke være åpen under bruk. Ved demontering av instrumenter eller releer under bruk bør sekundærsiden kortsluttes på forhånd. Under installasjonen skal ledningene være pålitelige og det er ikke tillatt å installere sikringer på sekundærsiden;

2) Sekundærsiden må ha en ende jordet. Forhindre isolasjonsskader på primær- og sekundærsiden, og forhindre at høyspenning kommer inn på sekundærsiden, noe som setter personlig og utstyrssikkerhet i fare;

3) Vær oppmerksom på polariteten ved kabling. Polaritetsklemmene på primær- og sekundærsiden av strømtransformatoren er angitt med bokstaver.

4) Primærsiden er seriekoblet i kretsen, og sekundærsidens relé eller måleinstrument er seriekoblet.

Kina 35 Kv spenningstransformator leverandør, produsent - direkte fabrikkpris - Dahu Electric
